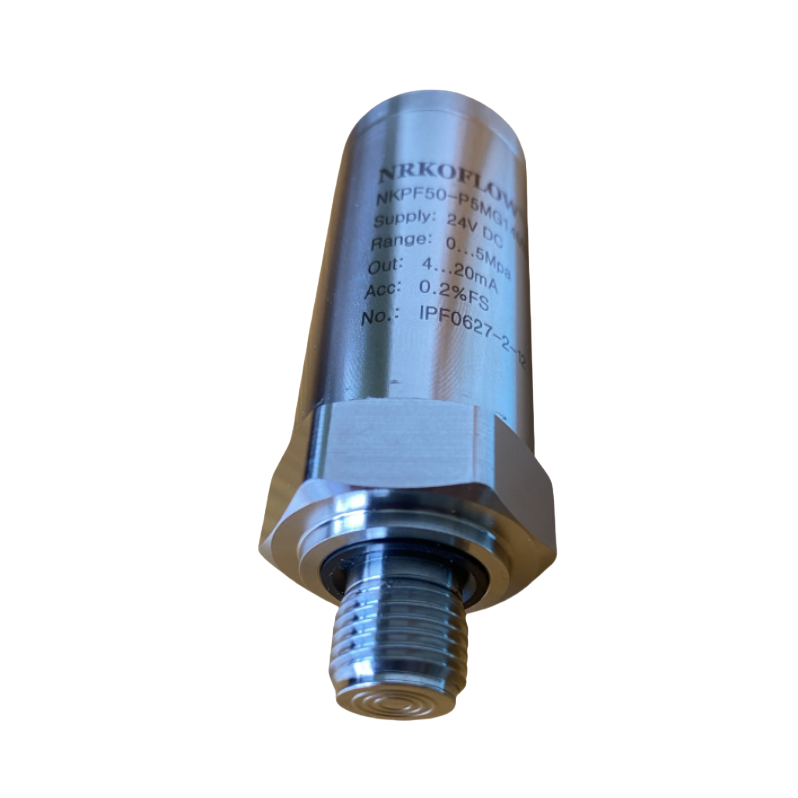

NKPF-50平模型压力变送器
型号：NKPF-50
产品分类：压力
产品特点：●扩散硅技术，压力接口采用 316L 齐平膜隔离膜片结构 ●卫生型，防结垢 ●测量范围0~0.1bar到0~400bar ●可选带Hart协议，限流、限压、反接保护（限电流输出） ●压力类型可选 ●输出方式包含电流、电压、开关量、RS-485 ●高精度0.1%FS、0.25%FS、0.5%FS
NKPF-50系列平膜型压力变送器产品采用平面膜直接感受压力信号，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内，将传感器信号转换为标准输出信号，充分发挥了传感器的技术优势，使NKPF-50系列压力变送器具有优异的性能。平膜型螺纹端面受力膜片外露直接感受压力，可防止结垢、不卫及粘稠介质堵塞等问题，特别适用于医疗、食品行业有卫生型要求的粘稠流体压力和液位测量，解决了结垢，堵塞，清洁卫生等问题。广泛适用于食品、医药、饮料、乳品、酿酒等卫生型行业及测量介质可能结垢场合的压力测试。
测量介质:液体或气体（与接触材质兼容）
整体材质:膜片316L不锈钢（或者哈氏合金、钽） 外壳 304不锈钢 （或者316、钛合金，哈氏合金等）
密封件：丁腈橡胶 （接触
显示外壳： ABS工程塑料（数码管显示）
赫斯曼接头： ABS工程塑料
压力量程 : -100kPa～0～40MPa（详见量程选型表）
压力方式 : 表压、绝压、负压
输出信号 : 4～20mA、RS485 （标准Modbus-RTU协议）、（0～10VDC、0～5VDC、1～5VDC、0.5～2.5VDC定制）
供电：15～36V DC
精度等级 : 0.1%FS （量程≥100kPa 定制）
0.25%FS （量程≥100kPa 默认）
0.5%FS （10kPa≤量程＜100kPa 默认）
表头显示精度0.5级、数码管（LED）显示
介质温度： -40～85℃
环境温度： -40～85℃
环境湿度： 0%～95%RH（无冷凝 无结露）
温度补偿 : -10～70℃（精度0.25%FS、0.5%FS、1%FS）； -40～80℃（精度0.1%FS）
抗震性能 : 10g(20...2000Hz)
过载能力 : 200%满量程或120MPa（取最小值）
响应频率 : 模拟信号输出≤2600Hz、数字信号输出≤10Hz
稳定性能 : ±0.1% FS/年
温度漂移 : ±0.01%FS/℃（温度补偿范围内）
整体重量 : 无显示≈190g 有显示≈270g
防护等级 : IPS67(M12航插)IP65（无显示）IP54（有显示）
无显示外形
带显示外形
接线示意图
注2线为电流输出，3线为电压输出，电缆颜色以实物为准
R485四线制输出
|
信号 |
针脚 |
橙色胶皮 |
灰色胶皮 |
|
电源正 |
1 |
红 |
棕 |
|
电源负 |
2 |
蓝 |
白 |
|
R485输出A |
3 |
黄 |
蓝 |
|
R485输出B |
4 |
白 |
黑 |
|
信号 |
针脚 |
|
电源正 |
1 |
|
电源负 |
2 |
|
R485输出A |
3 |
|
R485输出B |
地 |
5.1本协议遵守MODBUS通信协议,采用了MODBUS协议中的子集中RTU方式.RS485半双工工作方式。
5.2 串行数据格式
串口设置:无校验,8位数据,1位停止位。举例:9600,N,8,1 含义:9600bps,无校验,8位数据位,1位停位.
本变送器支持的串口波特率为:1200,2400,4800,9600,19200,38400,57600,115200
CRC校验的多项式:0xA001。
数据通信过程中的数据全部是按照双字节整形数据来处理,如果数据标识的是浮点数,写需要读取小数点来确定数据的大小。
5.3 通信格式
5.3.1 读命令格式(03功能码)举例
A.发送读命令格式:
|
地址 |
功能码 |
数据起始(H) |
数据起始(L) |
数据个数(H) |
数据个数(L) |
CRC16(L) |
CRC16(H) |
|
0X01 |
0X03 |
0X00 |
0X00 |
0X00 |
0X01 |
0X84 |
0X0A |
B.返回读数据格式:举例
|
地址 |
功能码 |
数据长度 |
数据 (H) |
数据 (L) |
CRC16(L) |
CRC16(H) |
|
0X01 |
0X03 |
0X02 |
0X00 |
0X01 |
0X79 |
0X84 |
5.3.2 写命令格式(06功能码)举例
|
地址 |
功能码 |
数据起始(H) |
数据起始(L) |
数据 (H) |
数据 (L) |
CRC16(L) |
CRC16(H) |
|
0X01 |
0X06 |
0X00 |
0X00 |
0X00 |
0X02 |
0X08 |
0X0B |
B.返回读数据格式:举例
|
地址 |
功能码 |
数据起始(H) |
数据起始(L) |
数据 (H) |
数据 (L) |
CRC16(L) |
CRC16(H) |
|
0X01 |
0X06 |
0X00 |
0X00 |
0X00 |
0X02 |
0X08 |
0X0B |
5.3.3 异常应答返回
|
地址 |
功能码 |
异常码 |
CRC16(L) |
CRC16(H) |
|
0X01 |
0X80+功能码 |
0x01(非法功能) 0x02( 非法数据地址) 0x03(非法数据 |
|
|
5.4 支持的命令及命令和数据意义:
MODBUS-RTU协议命令列表如下:
|
功能码 |
数据起始地址 |
数据个数 |
数据字节 |
数据范围 |
指令意义 |
|
0x03功能码读取数据 |
|||||
|
0x03 |
0x0000 |
1 |
2 |
1-255 |
读取从机地址 |
|
0x03 |
0x0001 |
1 |
2 |
0-1200 1-2400 2-4800 3-9600 4-19200 5-38400 6-57600 7-115200 |
波特率读取 |
|
0x03 |
0x0003 |
1 |
2 |
0-#### 1-###.# 2-##.## 3-#.### |
小数点分别代表0-3位小数点 |
|
0x03 |
0x0002 |
1 |
2 |
0- Mpa 1- Kpa 2- Pa 3- Bar 4- Mbar 5- kg/cm2 6- psi 7- mh2o 8- mmh2o |
压力单位 |
|
0x03 |
0x0004 |
1 |
2 |
-32768-32767 |
测量输出值 |
|
0x03 |
0x0005 |
1 |
2 |
-32768-32767 |
变送器量程零点 |
|
0x03 |
0x0006 |
1 |
2 |
-32768-32767 |
变送器量程满点 |
|
0x03 |
0x000c |
1 |
2 |
-32768-32767 |
零位偏移值,出厂一般为0 |
|
0x06功能码写数据 |
|||||
|
0x06 |
0x0000 |
|
2 |
1-255 |
改写从机地址 |
|
0x06 |
0x0001 |
|
2 |
0-1200 1-2400 2-4800 3-9600 4-19200 5-38400 6-57600 7-115200 |
修改波特率 |
|
0x06 |
0x000c |
|
2 |
-32768-32767 |
零位偏移值.压力输出值=校准测量值+零位偏移值 |
|
保存和恢复工厂 |
|||||
|
0x06 |
0x000F |
|
2 |
0- 保存到用户区 1- 保存到工厂区 |
|
|
0X06 |
0x0010 |
|
2 |
1-返回工厂参数 |
|
