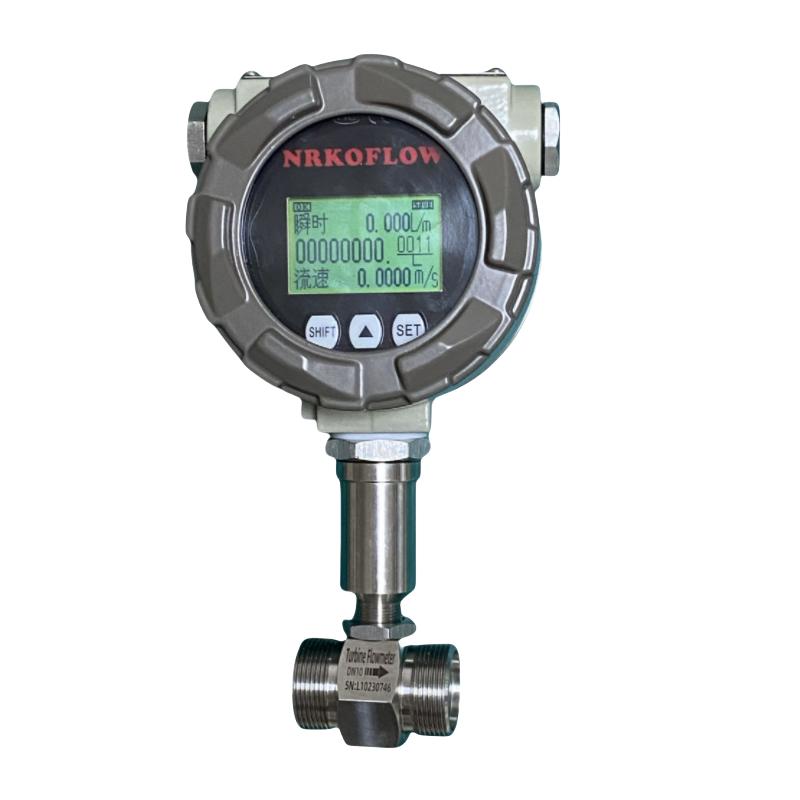

NKGY高温250℃涡轮流量计

型号:NKGY

产品分类:流量

产品特点:NKGY系列涡轮流量计是吸取了国内外流量仪表先进技术,经过优化设计,具有结构简单、轻巧、精度高、重复性高、反应灵敏,安装维护使用方便等特点的新一代涡轮流量 计,涡轮流量计是一种精密流量测量仪表,测量无杂质、无腐蚀液体的流量和累积量。它被广泛用于航空、航天、石油、化工、冶金、科研等领域。其基本原理是当被测液体流过传感器时,在流体作用下,叶轮受力旋转,其转速与管道平均流速成正比。叶轮的转动周期地改变磁回路的磁阻值,检测线圈中的磁通随之发生周期性变化,产生频率与叶片旋转频率相同的感应电动势,经放大后,进行转换和处理。

产品说明


一、NKGY系列涡轮流量计概述


      ●量程比小口径1:10,大口径1:20

●耐温宽-40~+230℃

重复性±0.05~0.2%RS

●抗干扰性能强

●压损低

●耐高压可定制

●性能可靠,安装方便

二、技术参数

仪表

DN4…DN40采螺纹连接



DN15…DN80采法兰连接

测量介质

中低粘度最佳

供电电压

16~36VDC锂电池供电(电池使用时间大于1年)

重复性

±0.05~0.2%

精度等级

±1%RS、±0.5%RS±0.2%RS

量程⽐

1:10 、1:20

耐压

Max420bar

耐环境温度

-40~+85℃

耐介质温度

-40~+85℃ 、-40~+125℃ 、-40~+150℃ 、max230℃

线路保护

反向保护、短路保护、过载保护

信号传输线

脉冲信号、  4~20mA输出、  RS485

响应时间

50ms

信号线接

M20*1.5

防护等级

IP65,IP67,IP68

材质



传感器外壳

铸铝,不锈钢,碳钢

本体

不锈钢304316

转⼦

17~4PH

钨钢

轴承

硬质合⾦钢,双相钢,宝石轴承

⽀架

不锈钢304SS硬质合⾦钢

过滤精度

80~200μm
